貼片二極管的極性如何判別

       貼片二極管又名晶體二極管，這也是一種具有單向傳導電流的電子器件。半導體二極管內部裝有一對PN結引線端，該引線端根據所加電壓的方向，具有單向電流轉導。
       通常來說，貼片二極管是由p型半導體和n型半導體燒結而成的pn結界面。界面兩側形成空間電荷層，構成自建場。在所加電壓為零時，因為在兩個方向上pn結的載流子濃度差導致擴散電流與自建電場產生的漂移電流相等，從而處于電平衡狀態，這也是二極管在正常情況下的特性。

       貼片二極管正、負極是有區別的，在電路中亂接，輕則無法正常工作，重則損壞。二極管的極性判別可以采用以下方法。

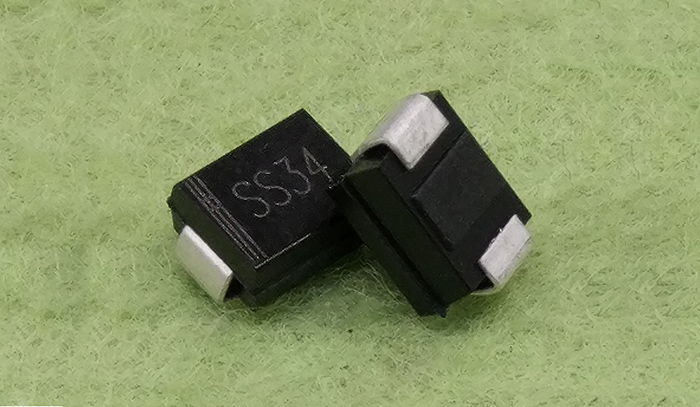

根據標記或外觀判斷極性：為了使人們更好地區分二極管的正負極，一些貼片二極管廠家會在表面標記正負極；一些特殊的二極管也可以從外觀上找到正負極。
利用萬用表識別極性：對不具有標記極性和不具有明顯形貌特征的二極管，可以用指針萬用表的歐姆擋來判斷其極性。把萬用表撥到Rx100或Rx1k檔上，檢測二極管兩針之間的阻值，正、反各測，會出現阻值較大和較小的阻值；以阻值小的為準，黑電筆接的是二極管的正極，紅電筆接的是二極管的負極。
第三種方法就是使用數字萬用表來區分極性：數字萬用表好比指針式萬用表一般，也是有歐姆擋，但因為兩者之間檢測的原理有所不同，數字萬用表歐姆擋不能區分二極管的正負極。只要測正反兩個電阻時的阻值都顯示出無限大的“1”。但是這種表有一個專門的二極管檢測檔，可用它來判斷貼片二極管的正負。
