四個二極管整流和兩個二極管整流出的電壓一樣嗎？

四個二極管整流和兩個二極管整流出來的電壓都是一樣的，為輸入交流電源電壓的0.9（效率），不過兩個二極管整流需要變壓器的中間有一根中間抽頭。

從全波整流電路圖可以看出，當市電輸入為正半周期時，D1導通，D2截止；當市電為負半周期時D2導通，D1截止，這時負載Rfz上的電流與電壓波形如下圖所示。

如果把整流電路的結構作一些調整，可以得到一種能充分利用電能的全波整流電路。見上圖所示，它是全波整流電路的電原理圖。 全波整流電路，可以看作是由兩個半波整流電路組合成的。變壓器次級線圈中間需要引出一個抽頭，把次組線圈分成兩個對稱的繞組，從而引出大小相等但極性相反的兩個電壓E2a、E2b。 構成Ea2 、D1、Rfz與E2b、 D2、Rfz兩個通電回路。 全波整流電路的工作原理， 可用下圖所示的波形圖說明。在0 ~ π間內，Ea2對D1為正向電壓，D1導通，在Rfz上得到上正下負的電壓；E2b對D2為反向電壓，D2不導通，見圖（4 b），在π-2π時間內，E2b對D2為正向電壓，D2導通，在Rfz上得到的仍然是上正下負的電壓；Ea2對D1為反向電壓，D1不導通，見圖（4 c）。

全波整流二極管截止時承受2U的反向電壓，流過每一個二極管的平均電流卻是負載平均電流的一半，因此選擇二極管參數的依據與一個二極管的半波整流相比有所不同。由于交流正反兩半周期均有電流流過負載，因此變壓器的利用率也比半波整流高一半。

二極管全波整流的另一種形式即橋式整流電路。單相橋式整流電路內部是由四只二極管組成的。

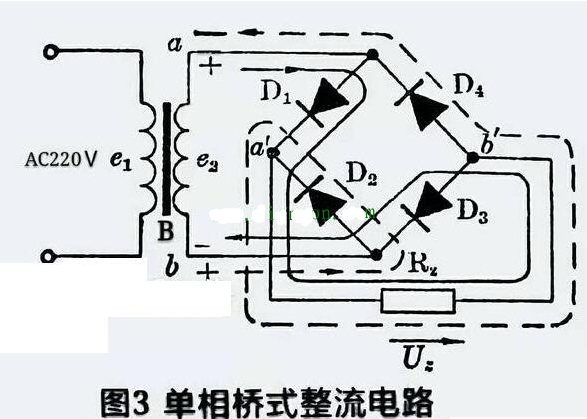

從上圖3，設在e2第一個半周內，次級線圈繞組a點電位為正，b點電位為負，電流經過D1到負載Rz，再經過D3回到b點，如圖3中的實線箭頭所示。 在e2第二個半周期內，次級繞組a點電位變負，b點電位變正，電流則經過D2到負載Rz，再經過D4回到a點，如圖3中的虛線箭頭所示。

其負載RL兩端的直流電壓：u0=u2×0.9；直流電流RL=u0/RL=0.9u2/RL；橋式整流二極管所承受的最大反向電壓Uam=√2×u2；式中的u2是變壓器次級交流電動勢的有效值。橋式整流二極管每只二極管流過的電流為負載電阻Iz/2。橋式整流堆整流電路的效率與全波整流電路效率一樣，都是0.9u2。此時整流出來的直流電壓成分中，其實是脈動直流電，其波紋系數比較大。
