什么是MOS管?MOS管的4種分類以及內部結構圖!

　　說起MOS管，很多朋友還比較陌生。最近很多剛?cè)胄械呐笥褑柕叫掳钗⑿【?，想對MOS管進行深入了解。今天新邦微小編就來為大家詳細講解：什么是MOS管?MOS管的4種分類以及內部結構圖!入門必看!希望可以幫到新入行的朋友們!

　　一、什么是MOS管?

　　MOS管，即金屬(Metal)—氧化物(Oxide)—半導體(Semiconductor)場效晶體管，是一種應用場效應原理工作的半導體器件。

　　與普通雙極晶體管相比，MOS管具有非常多的優勢，如輸入阻抗高、噪聲低、動態范圍大、功耗小、集成方便等，應用領域也非常的廣泛，主要應用在開關電源、鎮流器、高頻感應加熱、高頻逆變焊機、通信電源等高頻電源領域。

　　二、MOS管的分類

　　MOS管屬于FET的一種(另一種是JFET結型場效應管)，MOS管可分為：N溝型和P溝型兩種結構形式;

　　根據場效應原理的不同，MOS管又可分為：耗盡型(當柵壓為零時，漏極電流較大)和增強型(當柵壓為零時，漏極電流也為零，漏極電流必須在加入一定柵壓后才能產生)。所以，MOS管可以制成：P溝增強型、P溝耗盡型、N溝增強型、N溝耗盡型四種類型產品。

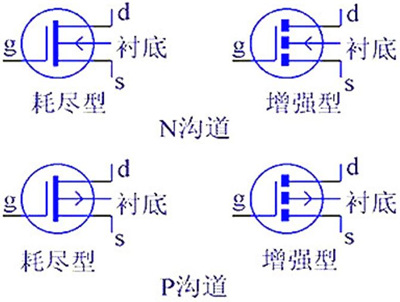

　　MOS管的4種類型

　　每個MOS管都有三個電極：Gate格柵極(表示為”G”)、Source源極(表示為”S”)、Drain漏極(表示為“D”)。接線時，N溝的電源輸入為D，輸出為S;P溝電源輸入為S，輸出為D;增強型、耗盡型接法基本相同。

　　三、MOS管的內部結構

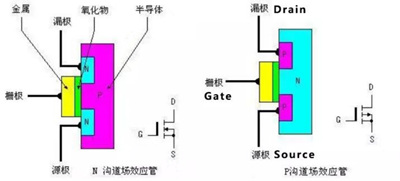

　　MOS管內部結構圖

　　上述結構圖中可以發現，N型場效應管的源極和漏極連接在N型半導體上，而P溝道型場效應管的源極和漏極連接在P型半導體上。場效應管的輸出電流由輸入電壓(或場電壓)控制，輸入電流很小或沒有電流輸入，使設備具有很高的輸入阻抗，之所以MOS管被稱為場效應管，這就是一個非常重要的原因。

　　關于MOS管的4種分類以及內部結構問題新邦微小編就為大家介紹到這里，江蘇新邦微半導體有限公司專業研發、生產、銷售各種型號的MOS管，如果大家有選購需求，可以隨時聯系我們，我們必將竭誠為您服務!
