在半導體三極管中，參與導電的存在著兩種極性的載流子，因此該種器件被譽為雙極型三極管。在此篇文章中，我們將介紹另一種類型的三極管，這種三極管僅由一種載流子參與電子流動，因此也被稱之為單極型三極管，由于這種管子主要通過使用電場效應對電流進行控制，因此也被稱為場效應三極管（FET），簡稱場效應管。
    場效應管可以分成兩大類，一類是結型場效應管（JFET），另一類是絕緣柵場效應管（MOSFET）。

 如果你在某寶里搜索“場效應管”你會發現，搜索出來的基本上是絕緣柵場效應管。

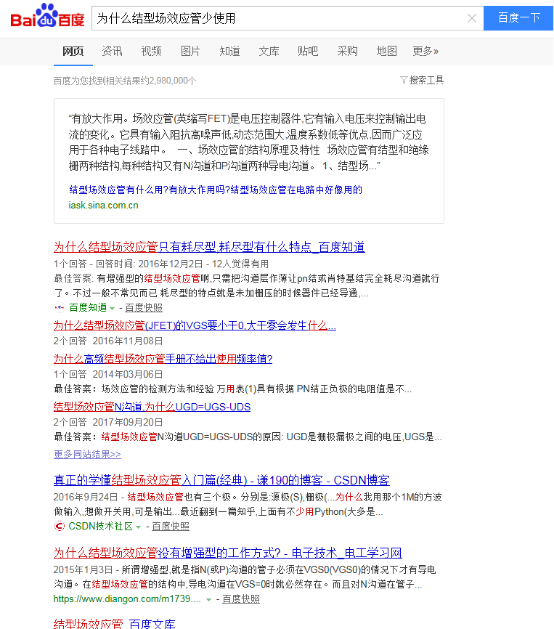

即使搜索“結型場效應管”，出來的也只有幾種，你是不是懷疑結型場效應管已經被人類拋棄了的感覺，沒錯，JFET相對來說是比較少使用的，如果你問百度，百度貌似也無法回答你這個問題。

下面我們就跳過JFET，來點實際的，還是直接分享絕緣柵場效應管的相關基礎知識吧。

絕緣柵場效應管中文全稱是金屬-氧化物半導體場效應晶體管，由于這種場效應管的柵極被絕緣層隔離，所以又叫絕緣柵場效應管，英文簡稱是MOSFET，一般也簡稱為MOS管。

 MOSFET的輸入電阻很高，高達109Ω以上，從導電溝道來分，可以分為N溝道和P溝道兩種，無論是N溝道還是P溝道，又可以分為增強型和耗盡型。N溝道的MOS管通常也簡稱為NMOS，P溝道的MOS管簡稱為PMOS。

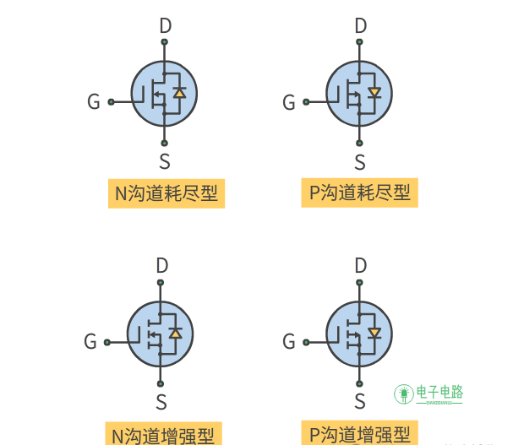

▲ MOS管種類MOS管共有3個腳，柵極G，漏極D，源極S，通常情況下，MOS管的襯底是跟S極在管子內部是連接在一起的，而且，MOS管的D極和S極之間一般會有一個寄生二極管，所以，你見到的MOS管的符號通常是畫成下面這樣的。

▲

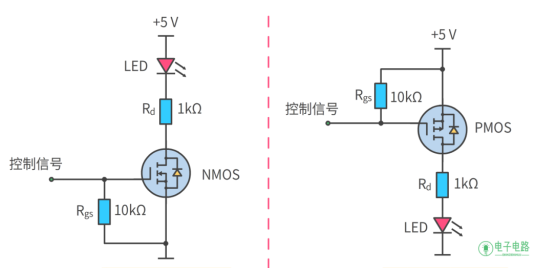

  仔細觀察的朋友可以發現，無論是N溝道還是P溝道，寄生二極管的方向總是跟箭頭的方向是一致的。其實在一般使用中，更多是使用N溝道增強型或者P溝道增強型MOS管，耗盡型的管子是比較少使用到的。那么，如何使用MOS管做電子開關？比如用來驅動LED？來兩個圖。

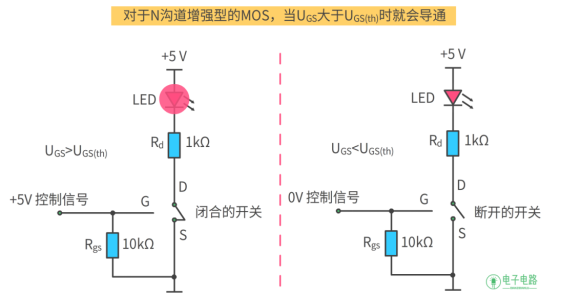

▲MOS管做電子開關的簡單應用一般認為MOS管導通是不需要電流，只要UGS提供一定的電壓就可以導通了。對于N溝道增強型的MOS管，當UGS大于一定值時就會導通，這里所說的“一定值”是指開啟電壓UGS(th)，N溝道增強型UGS(th)一般是2~4V之間。

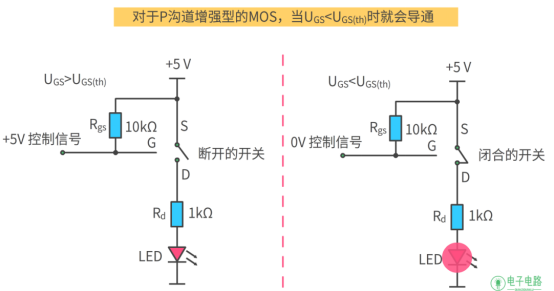

對于P溝道增強型的MOS管，當UGS小于一定值時就會導通，P溝道增強型UGS(th)一般是-2~-4V之間。

如果UGS達不到相應的電壓值，MOS就無法導通，所以說MOS管是電壓控制型元件。

  經過小編以上電路圖的科普，您對場效應管有更加深刻的了解了嗎？如想了解更多，期待咱新邦微的下一篇文章~
