開關電源中二極管發揮什么作用!

　　在開關電源中，二極管的主要作用是整流。按照整流電路中交流電的頻率，開關電源中的整流電路可以分為一次整流電路(低頻整流)和二次整流電路(高頻整流)。

　　其中，一次整流電路指的是對市電交流電(頻率為50Hz或60Hz)進行整流，二次整流電路指的是對高頻交流電(頻率為幾十kHz到幾百kHz甚至更高)進行整流。一次整流電路和二次整流電路的原理都是利用二極管的單向導電性把交流電變成單向脈動直流電，但是它們對二極管參數的要求的側重點不同。一次整流電路選擇二極管時主要考慮功率損耗和反向阻斷能力，也就是二極管參數中的正向壓降UF、反向電流IR要盡可能的小。

　　二次整流電路選擇二極管時除考慮正向壓降UF、反向電流IR要小外，反向恢復時間trr必須滿足電路的需要，反向恢復時間成為選擇二極管參數優先考慮的問題。快恢復二極管、肖特基二極管在開關電源電路中是常用的二極管。

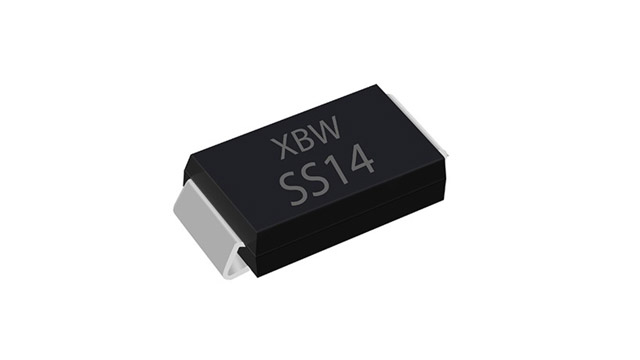

　　下面一起來看看肖特基二極管在開關電源里的作用吧!

　　變換器把直流電壓或電流變換為高頻方波電壓或電流，經變壓器升壓或降壓后，再經整流平滑濾波變為直流電壓或電流，在變壓器的輸出端設有輸出整流濾波回路，對直流變換后的電壓進行整流與濾波，使之得到穩定的輸出。因為整流二極管存在著反向恢復時間，在導通瞬間會引起較大的尖峰電流，它不僅增加了本身的功耗，而且使開關管流過過大的浪涌電流，增加了開通瞬間的功耗。

　　一般采用快速恢復二極管或肖特基二極管作為整流二極管，當輸出整流二極管兩端加反壓時，由于二極管中貯存電荷，也將有較大的浪涌電流產生，因此在二極管及輸出電壓中將有很大的噪聲。在整流二極管上并接一RC回路，可吸收上述干擾，有效防止浪涌。
