二極管的特性和用途介紹！

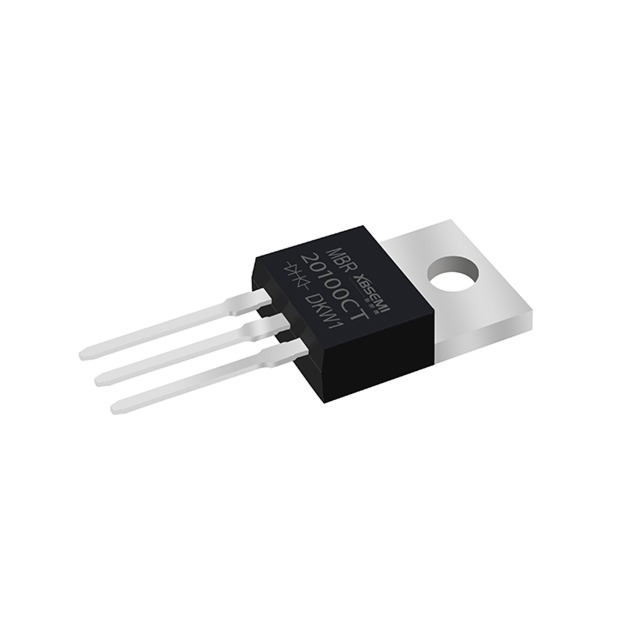

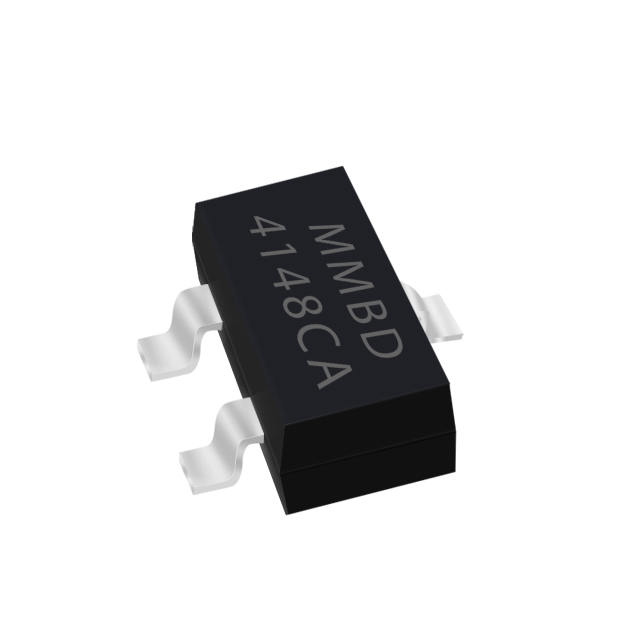

　　二極管種類有很多，按照所用的半導體材料，可分為鍺二極管(Ge管)和硅二極管(Si管)。根據其不同用途，可分為檢波二極管、整流二極管、穩壓二極管、開關二極管、隔離二極管、肖特基二極管、發光二極管、硅功率開關二極管、旋轉二極管等。按照管芯結構，又可分為點接觸型二極管、面接觸型二極管及平面型二極管。了解了二極管的種類后，在來了解二極管的特性個用途。

　　二極管的特性

　　當不存在外加電壓時，由于pn結兩邊載流子濃度差引起的擴散電流和自建電場引起的漂移電流相等而處于電平衡狀態。

　　正向特性(外界有正向電壓偏置時)即二極管正向偏置時的電壓與電流的關系。二極管兩端加正向電壓較小時，正向電壓產生的外 電場不足以使多子形成擴散運動，這時的二極管實際上還沒有很好地導通，通常稱為“死區”，二極管相當于一個極大的電阻，正向電流很小。當正向電壓超過一定值后，內電場被大大削弱，多子在外電場的作用下形成擴散運動，這時，外界電場和自建電場的互相抑消作用使載流子的擴散電流增加引起了正向電流，正向電流隨正向電壓的增大迅速增大，二極管導通。該電壓稱為門檻電壓(也稱閾值電壓)，在室溫下，硅管的Vth約為0.5V，鍺管的Vth約為0.1V。

　　反向特性(外界有反向電壓偏置時)即二極管反向偏置時的電壓與電流的關系。反向電壓加強了內電場對多子擴散的阻礙，多子幾乎不能形成電流，但是少子在電場的作用下漂移，形成很小的漂移電流，且與反向電壓的大小基本無關。外界電場和自建電場進一步加強，形成在一定反向電壓范圍內與反向偏置電壓值無關的反向飽和電流I0，此時的反向電流稱為反向飽和電流，二極管呈現很高的反向電阻，處于截止?fàn)顟B(tài)。

　　當外加的反向電壓高到一定程度時，pn結空間電荷層中的電場強度達到臨界值產生載流子的倍增過程，產生大量電子空穴對，產生了數值很大的反向擊穿電流，稱為二極管的擊穿現象。

　　二極管的用途

　　1、包絡線檢測

　　電路結構如下所示，設計要點是RC的時間常數需遠大于載頻的周期，又要遠小于調制信號的周期。

　　2、防反

　　在主回路中，串聯一個二極管，是利用二極管的單向?qū)щ姷奶匦?，?shí)現了最簡單可靠的低成本防反接功能電路。這種低成本方案一般在小電流的場合，類似小玩具等。

　　因?yàn)槎O管導通會有一個0.7V(硅管)的導通壓降，如果實際電流很大的話，那么就會產生一個熱損耗，會導致發熱。而且如果反接的電壓很大的話，超過反向截止電壓，也會擊穿二極管本身，導致二極管失效，起不到防反接的功能，從而不能起到保護后級電路的作用了。

　　3、電壓鉗位

　　在一些ADC檢測電路中會用兩個二極管進行鉗位保護，原理很簡單，0.7V為D1和D2的導通壓降，Vin進來的電壓大于等于3.3V+0.7V時，D35導通，Vout會被鉗位在4V;Vin小于等于-0.7V時，Vout被鉗位在-0.7V左右。

　　4、整流

　　整流電路的作用是將交流降壓電路輸出的電壓較低的交流電轉換成單向脈動性直流電，這就是交流電的整流過程，整流電路主要由整流二極管組成。經過整流電路之后的電壓已經不是交流電壓，而是一種含有直流電壓和交流電壓的混合電壓，習慣上稱單向脈動性直流電壓。

　　5、倍壓

　　電源負半周時，二極管D1導通，D2截止，電流從電源下端流出經過D1, C1回到電源，因此電容C1右正左負，如下圖中紅色箭頭。電源正半周時，電容C1上的電壓疊加電源電壓，使二極管D2導通，二極管D1截止，電容C2上正下負，峰值電壓可達2倍電源的峰值電壓，即實現二倍壓。

　　6、穩壓

　　具備穩壓作用的二極管叫做穩壓二極管，英文名稱Zener diode，又叫齊納二極管。利用PN結反向擊穿狀態，其電流可在很大范圍內變化而電壓基本不變。

　　7、檢波

　　峰值檢波電路是對輸入信號幅值的最大值進行檢測，其工作原理是：當輸入電壓幅度大于二極管正向電壓時，二極管導通，輸出電壓加在電容C1上，電容兩端充電完畢，當輸入電壓幅值低于先前輸入電壓幅值時，二極管處于反偏截止?fàn)顟B(tài)。此時，電容兩端的電壓基本保持不變;若再輸入信號，輸入電壓幅度必須高于此時電容兩端的電壓(即加在二極管的正向電壓)，二極管才能導通。

　　8、續流

　　續流二極管都是并聯在線圈(感性元器件)的兩端，線圈在通過電流時，會在其兩端產生感應電動勢。當電流消失時，其感應電動勢會對電路中的原件產生反向電壓。當反向電壓高于原件的反向擊穿電壓時，會把原件如三極管，等造成損壞。

　　續流二極管并聯在線兩端，當流過線圈中的電流消失時，線圈產生的感應電動勢通過二極管和線圈構成的回路做功而消耗掉，保護了電路中其他元件的安全。

　　又或者BUCK芯片電路中的續流二極管。
